Nieuwste luchtbehandelingsunits zijn vrijwel onzichtbaar vanaf de grond

Lager dan ooit

Regelgeving bepaalt steeds vaker dat mechanische installaties op daken niet te hoog mogen zijn. In bepaalde stadscentra zijn dakinstallaties bijvoorbeeld beperkt tot een maximale hoogte van 1,5 meter. Hier speelt Systemair handig op in met de nieuwste versie van de Geniox luchtbehandelingsunits, genaamd Geniox Side By Side. Deze werd voor het eerst toegepast bij Severfield Steel Construction in Rijssen.

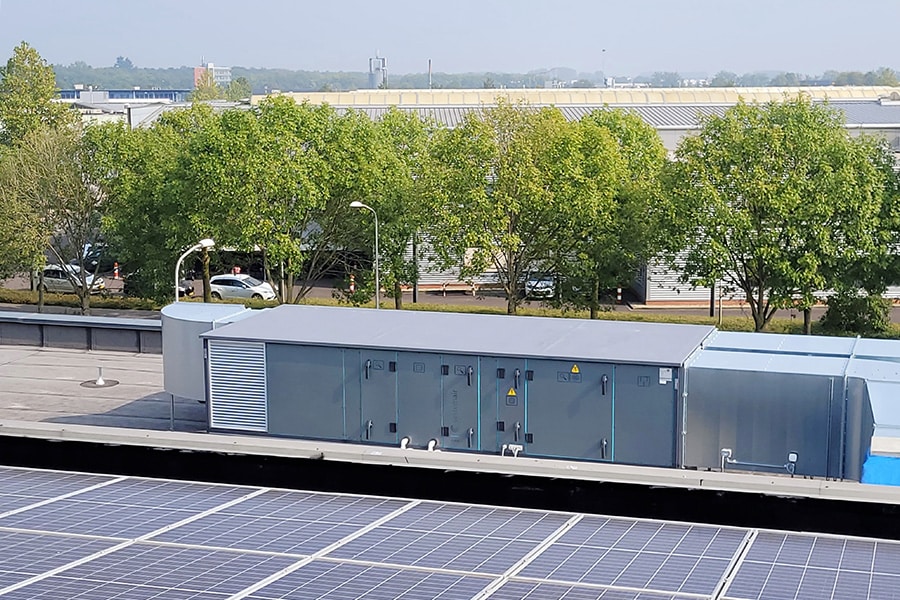

Met deze nieuwste aanwinst is het mogelijk om te blijven kiezen voor de Geniox units, ook als de units moeten voldoen aan regelgeving die de hoogte van de dakinstallatie beperkt. Daarbij blijven alle voordelen die de Geniox serie biedt gewoon behouden. De Side By Side serie heeft een platter en breder ontwerp dan de double-deck Geniox versies. Dat maakt dat de units veel minder zichtbaar zijn vanaf de grond wanneer ze op het dak gemonteerd zijn.

De optie van de donkere zink-magnesium beplating met een corrosiefactor C5 (corrosiviteitscategorie geclassificeerd volgens EN ISO 9223) kan de zichtbaarheid van de unit nog verder verminderen. De luchtbehandelingskasten (LBK’s) kunnen ook binnen in het gebouw geïnstalleerd worden. Met het Systemair Access-regelsysteem zijn ze plug-and-play aan te sluiten. Met de gratis te downloaden software SystemairCAD is alles eenvoudig te configureren.

Geschikt voor allerlei gebouwen

De Side By Side units genereren luchtstromen van 600-20.000 m3/h en 0,17-5,56 m3/s. De warmtewisselaars bieden uitstekende energieprestaties met de laagst mogelijke drukval en een hoge warmteterugwinning (WTW). EC-ventilatoren zorgen voor een hoge efficiëntie en lage SFP-waarden. De werking is stil, met zeer weinig lawaai of trillingen. Kortom: de luchtbehandelingsunits hebben alle kenmerken en voordelen van de Geniox double-deck en inline units en zorgen voor een binnenklimaat van hoge kwaliteit in alle soorten gebouwen.

Gegarandeerd zuivere lucht

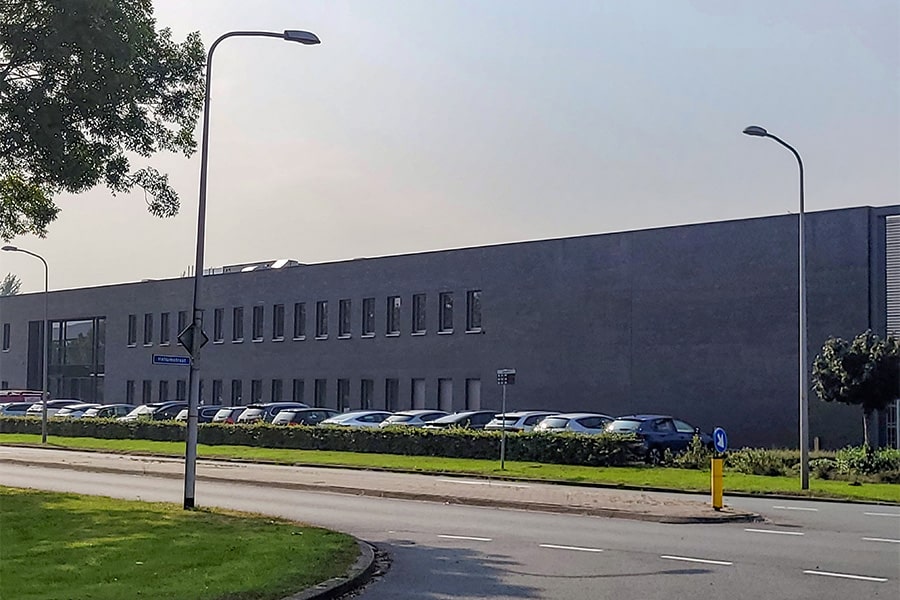

Severfield ontwerpt en produceert projecten in staal. De productiehal met kantoor werd onlangs gerenoveerd. Omdat het bedrijf graag een nieuwe, energiezuinige luchtbehandelingskast wilde met WTW, werd er gekozen voor Geniox. Het gaat om een buitenopstelling op het dak, die niet te hoog mocht zijn. De Side By Side was daarom dé oplossing, vertelt Michel Molemans, accountmanager bij Systemair. “We hebben gekozen voor een LBK met een platenwisselaar. Hierbij zijn de luchtstromen van de toe- en afvoerlucht van elkaar gescheiden. Zo is er geen contaminatie van toevoer- en afvoerlucht. Op deze manier komt er altijd schone lucht binnen.”

Primeur

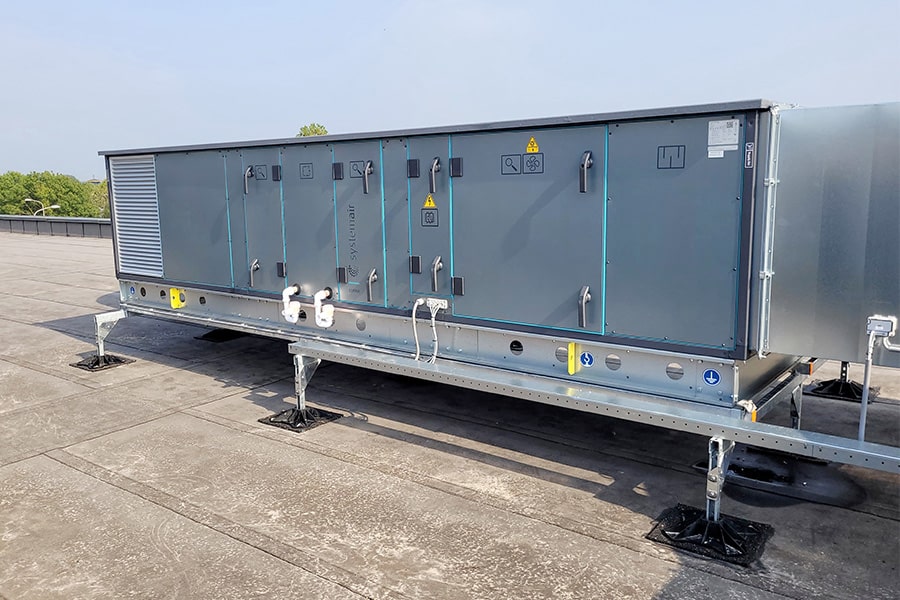

Het is de allereerste Geniox Side By Side die geproduceerd en geplaatst werd. De assemblage vond plaats in de productiefaciliteit van Systemair in Waalwijk. Hier wordt de LBK gebouwd en getest voordat deze naar het project wordt verzonden. Na de bouwvak werd de LBK naar Rijssen getransporteerd en geplaatst, in samenwerking met Van Losser Installaties. Molemans: “In eerste instantie zou hij op de plaats van de oude LBK komen, maar vanwege het hogere rendement (grotere platenwisselaar) is de lengte van de LBK wat toegenomen. Daarom is hij een kwartslag gedraaid en op een bigfootframe geplaatst, omdat dit beter uitkwam voor de luchtstromen en er geen verdunning zou optreden. Het project is uitstekend verlopen. Behalve deze unit hebben we ook de toevoer- en retourroosters voor de kantoren geleverd. Voor de toevoer hebben we onze nozzle roosters (CAP-F) geselecteerd en voor de retour een geperforeerd rooster (TSF-F). Daar is de opdrachtgever ook zeer tevreden over.”
