Aan de Cambridgelaan in Utrecht wordt druk gebouwd aan High Five. High, omdat het gebouw uit twee hoge torens met 21 verdiepingen bestaat, die verbonden worden door een commerciële middenbouw en Five, omdat dit het vijfde woongebouw van Stichting Studenten Huisvesting (SSH) op het Utrecht Science Park betreft. In het gebouw komen 921 woonruimten voor studenten, waarvan 721 studio’s en 200 kamers. De plint herbergt bovendien diverse gemeenschappelijke voorzieningen, zoals een wasserette, studieruimtes, sportfaciliteiten en horeca. Ambitie in dit project is om 20% goedkoper en 50% sneller te bouwen. Om dit mogelijk te maken, worden zoveel mogelijk onderdelen geprefabriceerd. Van de hoofddraagconstructie t/m de gevels, binnenwanden, vloeren en installaties en inclusief het stekerbare Wieland podis® vlakkabelsysteem van Isolectra.
stal gebruikt wordt voor het eenvoudig aansluiten van EV-laadstations in parkeergarages, is het systeem in High Five juist benut om alle verdeelkasten van stroom te voorzien. “Een bijzondere toepassing, dat het resultaat is van vroegtijdig overleg én een goede projectafstemming tussen Van den Pol Elektrotechniek en Isolectra”, vertelt Bran Jalink, manager Technology, Product & Market Solutions bij Isolectra. “Maar ook een logische toepassing, vanwege de uitstekende waterdichte eigenschappen, flexibiliteit, robuustheid én veiligheid van het vlakkabelsysteem. Doordat het vlakkabelsysteem in basis ontwikkeld is voor buitentoepassingen, kan al in de ruwbouwfase met de aanleg van de elektrische installatie worden gestart.”
In opdracht van ontwikkelende bouwer VORM realiseert Van den Pol Elektrotechniek alle elektrotechnische installaties in de studentenwoningen en algemene ruimtes van High Five, evenals het complete datanetwerk, de brandmeldinstallatie, alle bekabelingen voor de camera-installatie, de intercominstallatie en de voorbereidingen voor het toegangscontrolesysteem. “Om aan te sluiten bij de VORM
2050 projectambitie om 20% goedkoper en 50% sneller te bouwen, hebben wij hoog ingezet op prefabricage”, vertelt John Gielen, projectleider bij Van den Pol Elektrotechniek. “Het leidingwerk is vooraf aangebracht in de prefab betonvloeren en in samenwerking met de werktuigbouwkundig installateur hebben wij ook alle schachten geprefabriceerd. Hierbij is per zes meter een kooi ingehesen, waarin onze ladderbanen alvast waren voorgemonteerd.”
In de schachten zitten ook de verdeelkasten inclusief Wieland RST® voeding voor alle appartementen. “Om te voorkomen dat we per appartement een voedingskabel naar de verdeelkast moesten brengen, hebben wij gebruik gemaakt van het stekerbare Wieland podis® vlakkabelsysteem van Isolectra”, vertelt Gielen. “Hierdoor kon enkele weken tijdswinst worden behaald. Zowel qua plannings- als montage-uren. In plaats van het separaat bekabelen van 2×21 verdiepingen (torens) en 1×5 verdiepingen (middenbouw) konden we steeds één vlakkabel vanaf de bovenste verdieping naar beneden laten zakken en eenvoudig aftakkingen maken naar de verdeelkasten.”

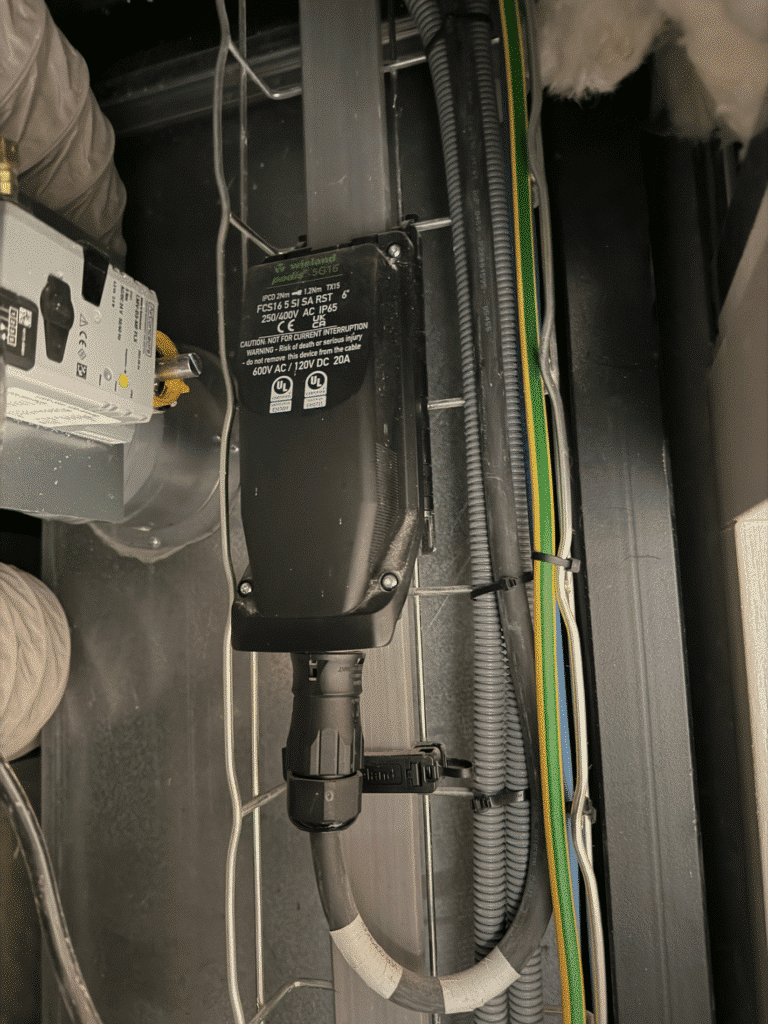

Normaliter werkt Van den Pol Elektrotechniek met busbarsystemen, vertelt Gielen. “Hierbij wordt gebruik gemaakt van massieve componenten die in het werk gestapeld moeten worden en die geschikt zijn voor grotere vermogens.” In High Five waren deze vermogens echter niet nodig, weet Jalink. “In dit project kon uitstekend gewerkt worden met onze 5×25 mm2 vlakkabels, die geschikt zijn voor belastingen tot 3×100 Ampère.” Per schacht zijn twee kabels aangesloten, waarvoor Isolectra de kabelstrengen op lengte heeft voorgeknipt, voorgestript en afgedopt. “Bovendien zijn de kabels alvast voorzien van een aansluitkast”, vertelt Gielen. “Hier hebben wij in het werk en met een simpele stekerverbinding onze voedingskabels op aangesloten, die de schachten met de hoofdverdeelkast verbinden. Bovendien wordt op elke verdieping een kleine aftakkast geschroefd voor de voeding van de studentenappartementen.”
De stekerbare Wieland podis® vlakkabelsystemen zijn in deelleveringen per toren en bouwdeel op het project aangeleverd, vertelt Gielen, die tot besluit graag de duidelijke coderingen uitlicht. “De vlakkabel betreft een 3-fase kabel, terwijl de meterkasten in de appartementen allemaal 1-fase kasten betreffen. Daarom is gekozen voor een repeterende verdeling, waarbij de bovenliggende appartementen steeds op een volgende fase van de vlakbandkabel zijn aangesloten. Doordat Isolectra duidelijk van tevoren gecodeerd heeft welke snoeren voor L1, L2 of L3 zijn, hoefden onze monteurs hier niet meer over na te denken. In combinatie met de genoemde voordelen, zullen we in de toekomst zeker vaker voor deze stroomverdelingstechniek kiezen.”
