Vraaggestuurde ventilatie op zijn best

De noodzaak van slimme sensoren

Voor een goed werkend en energiezuinig ventilatiesysteem zijn slimme sensoren bijzonder nuttig en misschien zelfs wel noodzakelijk. Zeker met het gebruik van variabele volumekleppen. De Komfovent luchtkwaliteitssensor met PID-regeling houdt het binnenklimaat binnen de gestelde waardes.

Stel, je hebt een ventilatiesysteem met daarin opgenomen een ruimte met een berekend luchtdebiet van 1.000 m3/h bij maximale belasting. Daarbij heb je een VAV-klep met een Vmin van 200 m3/h en een Vmax van 1.000 m3/h. Dit wordt aangestuurd door een standaard CO2-sensor met een bereik van 0-10 V bij 0-2.000 ppm. De gewenste maximale CO2-waarde is bepaald op 800 ppm. Wat gebeurt er dan in de praktijk als de CO2-waarde in de ruimte stijgt naar 1.000 ppm?

Het lijkt een examenvraag, maar we geven je meteen het antwoord: met een standaard sensor is de uitsturing bij die waarde 5 V (of 50%). Daarmee wordt de Vmax-waarde van de VAV-klep nooit gehaald, want daar is 10 V voor nodig met de onwenselijke waarde van 2.000 ppm.

Optimaal gebruik

Een slimme sensor met PID-regeling wordt per sensor ingesteld op de gewenste 800 ppm. De PID-regeling stuurt de klep bij blijvende hoge belasting uiteindelijk naar de Vmax-stand. Daarmee wordt het luchtdebiet van de klep werkelijk gehaald en wordt de klep optimaal gebruikt.

Worden luchtkwaliteitssensoren direct op een regeling van een luchtbehandelingskast aangesloten, dan speelt dit probleem niet. De grensbewaking van de in dit geval 800 ppm wordt namelijk door de centrale regeling aangepast. Als de waarde overschreden wordt, zal de kast het luchtdebiet verhogen.

Individuele aansturing

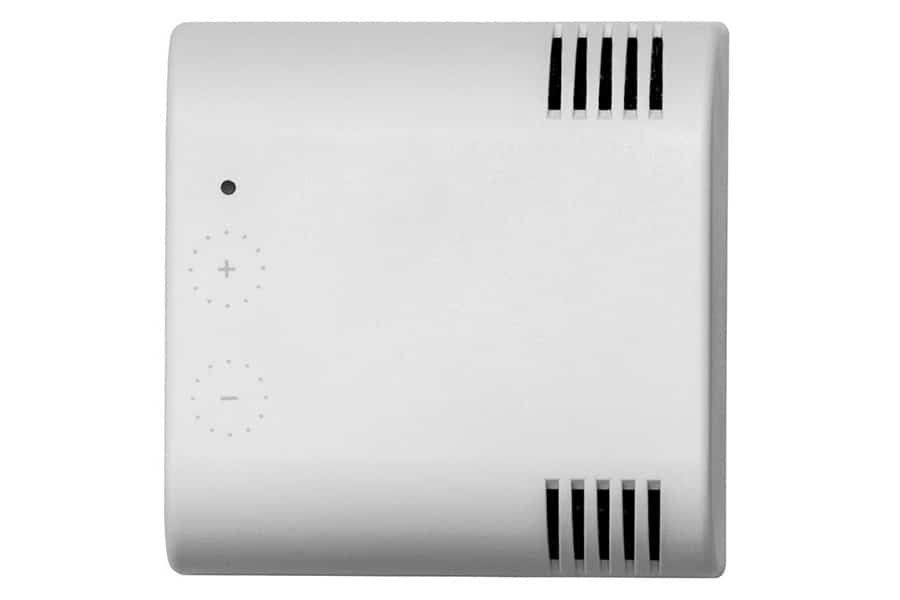

De Komfovent SCR/SQR sensor is een mooi voorbeeld van een slimme sensor die doet wat hij moet doen. Deze is voorzien van een PID-regeling, twee mogelijke analoge uitgangen (keuze uit drie meetwaarden), een relaisuitgang en een modbusaansluiting. Hiermee biedt deze slimme sensor alles wat nodig is om bijvoorbeeld VAV-kleppen individueel goed te laten werken. Met een afmeting van 80 x 80 x 26 millimeter is hij compact te noemen. Wel vraagt het instellen wat oefening, maar dan heb je ook wat.

Bewezen merk

Als specialist in luchtbehandeling en ventilatie binnen utiliteit en woningbouw ondersteunt Vortvent installateurs bij hun keuze voor de beste apparatuur. Het merk Komfovent heeft zich inmiddels al meermaals bewezen op de markt. Vortvent is al sinds 2004 importeur van Komfovent luchtbehandelingskasten. Installateurs krijgen hierover uitgebreid advies, producten worden op tijd geleverd en wanneer gewenst ondersteunt Vortvent bij het inbedrijfstellen en zelfs bij het aansluiten op het gebouwbeheersysteem. Dankzij de modulaire bouwvorm zijn er vele oplossingen mogelijk.
