Waar geluidsschermen in het verleden vaak achteraf werden toegevoegd om geluidsklachten te verhelpen, worden de systemen inmiddels steeds vaker preventief opgenomen in het ontwerp en bestek. Een goede ontwikkeling, volgens projectmanager Arjan Kick van ModuBar bv, omdat ontwerp en geluidsreducerende oplossingen dan perfect afgestemd kunnen worden. Zowel esthetisch als bouwkundig. Een mooi voorbeeld hiervan vinden we in Hendrik-Ido-Ambacht, waar een grote watergekoelde koelmachine op het dak van Theater Cascade onlangs is voorzien van een Noise-Reducer SA-45 RoofPanel geluidsscherm met een hoge geluidsabsorptie én geluidsisolatie. Hierdoor kan het theater de installatie op vol vermogen benutten en tóch aan alle geluidseisen voldoen.
De geluidsschermen van ModuBar bv zijn volledig modulair op te bouwen, waardoor voor ieder dak en voor iedere projectsituatie een passende, effectieve oplossing gemaakt kan worden, vertelt Kick. “Aan de basis ligt steevast een verzinkt of gepoedercoat stalen frame, waartussen kant-en-klare panelen worden aangebracht. Ieder paneel is aan de binnenzijde voorzien van een absorberende laag minerale wol, die voor een hoge geluidsabsorptie en geluidsisolatie zorgt.”
De panelen zijn afgewerkt met een kunststof PE-net en staalgaas, terwijl de achterzijde standaard wordt uitgevoerd met een gecoate vlakke staalplaat. Maar ook zinken felsplaten, golfplaten en damwandprofielplaten zijn mogelijk. “Stuk voor stuk materialen die ook worden toegepast voor de gevelafwerking, waardoor één aantrekkelijk en esthetisch geheel ontstaat.” Ook biedt ModuBar bv panelen met gerecyclede kunststof buizen en kokosvezels, waarop natuurlijke begroeiing zich uitstekend kan hechten. Zowel de kolomstijlen, frames als geluidsschermen zijn in vele RAL-kleuren leverbaar.

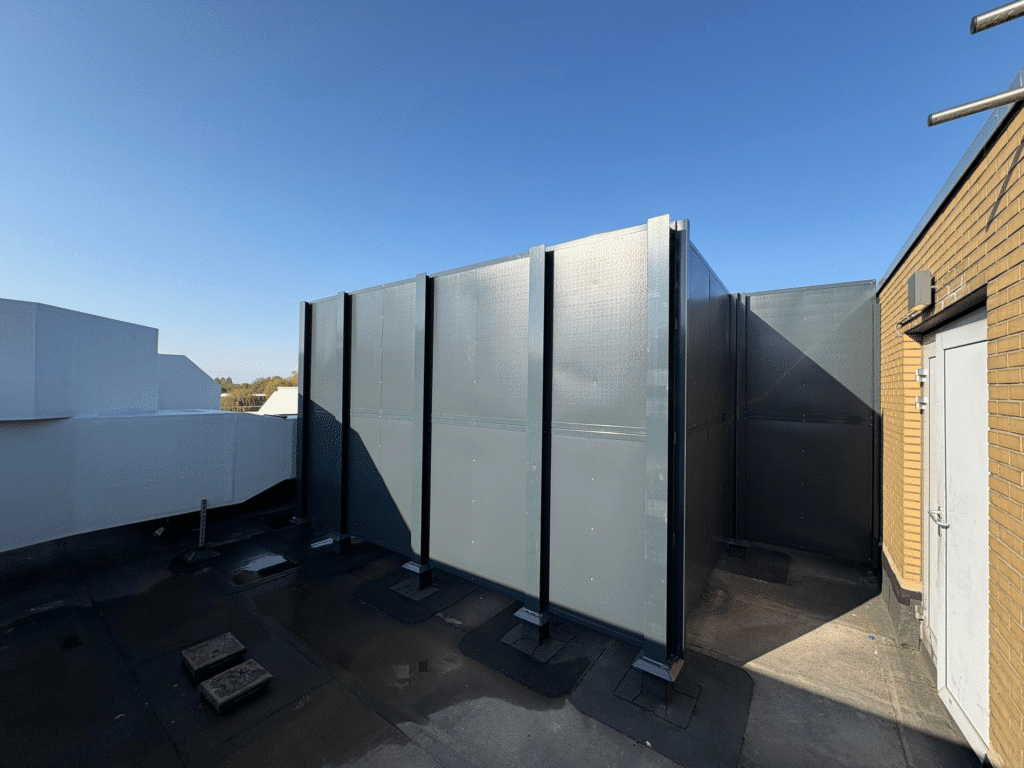

Op het dak van het onlangs gerenoveerde Theater Cascade is gekozen voor een Noise-Reducer SA-45 RoofPanel geluidsscherm in industriële look, vertelt Kick. “Het scherm is opgebouwd uit een stalen frame, in combinatie met absorberende panelen met een steenwol binnenzijde en vlakke stalen afwerkplaat. Het complete geluidsscherm is gepoedercoat in de kleur RAL7016 (Antraciet), waardoor de installatie zowel aan het oor als oog wordt onttrokken.”
In navolging van de materialisatie hebben architecten, aannemers, installateurs en eindgebruikers ruime keuze in montagemogelijkheden, afhankelijk van het gebouw en de dakconstructie. “Bij betonnen breedplaatvloeren kunnen de geluidschermen eenvoudig met chemische ankers aan de dakconstructie worden verlijmd”, aldus Kick. “Een interessante optie is bovendien om de kolomstijlen vast te bouten aan de bestaande of nieuwe staalconstructie. Bij schermen tot een hoogte van 2,0 meter kunnen ook losse betonblokken worden geplaatst waarop de kolomstijlen worden bevestigd, waarbij schermhoogte, luchtcirculatie en kierdichtheid nauwkeurig en in overleg met het installatiebedrijf worden afgestemd. Daarmee bieden we ook op dit vlak voor elke situatie een functionele én esthetische oplossing.”

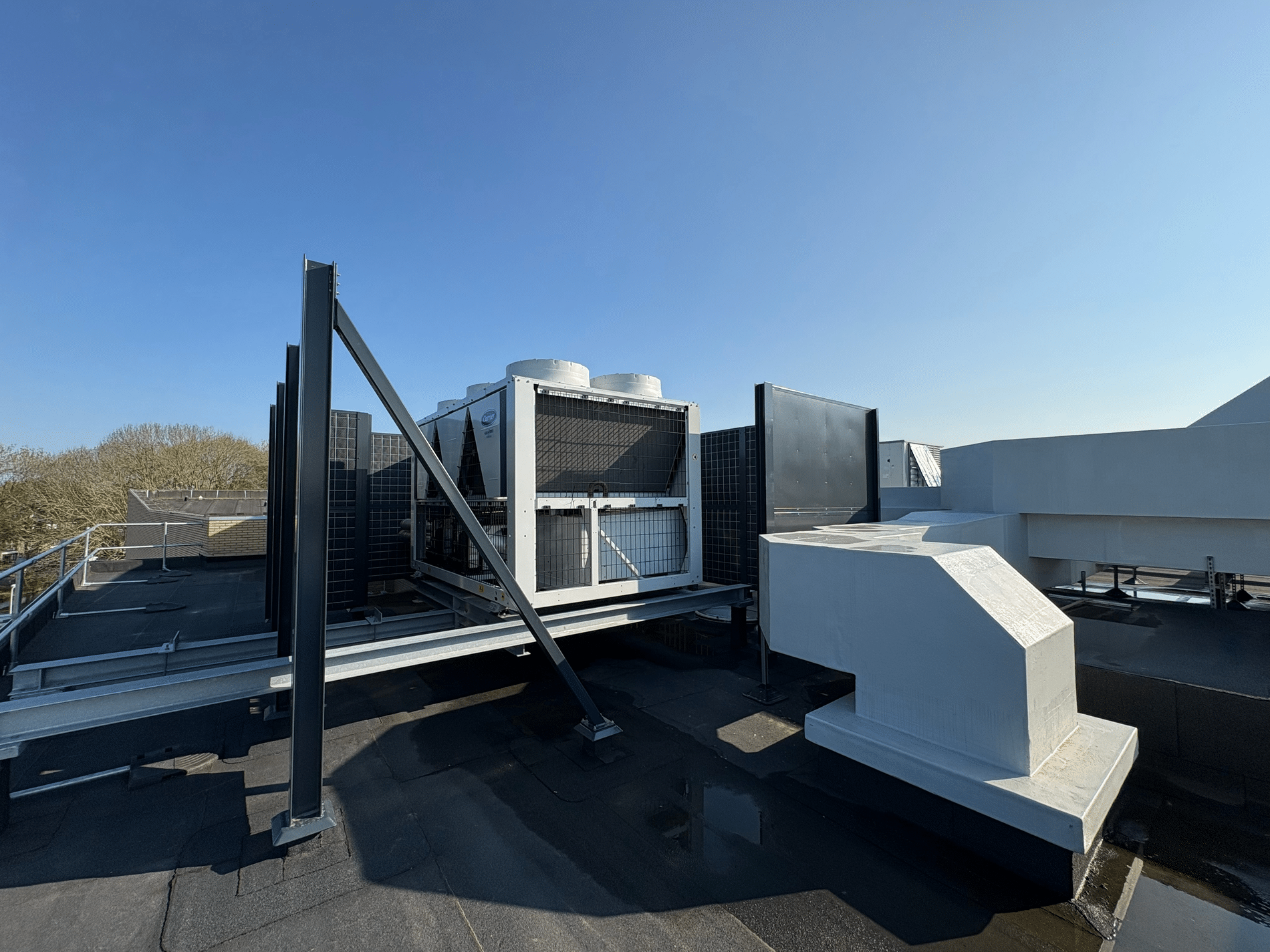

In Hendrik-Ido-Ambacht heeft ModuBar bv de kolomstijlen direct op de betonnen dakconstructie gemonteerd. “Op selecte posities is de dakbedekking opengesneden, waarna wij de dakisolatiepalen met voetplaat, kokerprofiel en waterkraag met chemische ankers hebben vastgebout”, aldus Kick. “Zodra de kolomstijlen stonden, heeft de dakdekker het geheel aangeheeld, waarna wij de kant-en-klare panelen hebben bevestigd.” Een uitdaging hierbij was vooral de vorm van het scherm, dat vele hoeken kende, vertelt hij. “Bovendien moest op grote hoogte worden gewerkt. In combinatie met het gewicht van de kolomstijlen hebben we dit werk met een telekraan uitgevoerd.”
