Het vernieuwde trainingscomplex van Sparta Rotterdam in Nieuw Terbregge is sinds deze zomer klaar voor gebruik. De A-selectie en Jong Sparta trainen inmiddels op de velden en in de nieuwe indoor trainingsfaciliteiten. De staf en begeleiding kunnen er vergaderen, videobeelden analyseren en besprekingen voeren. En dat allemaal in een zeer comfortabele en zuinige omgeving, die mede mogelijk wordt gemaakt door het Mitsubishi Electric VRF-systeem, ontworpen door SPIE en geïnstalleerd door Mur Conditioning.

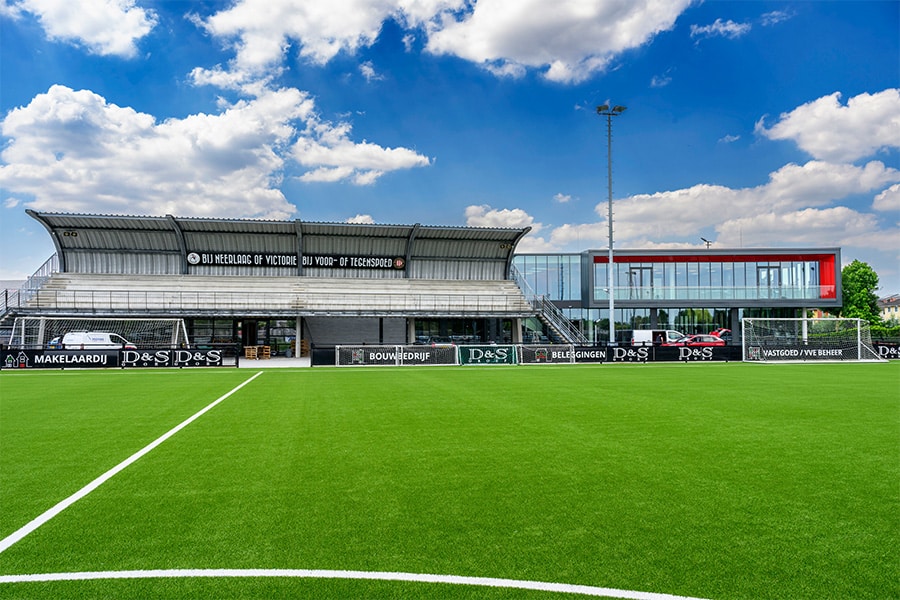

Ruim anderhalf jaar geleden begon een omvangrijke verbouwing en uitbreiding van het bestaande sportcomplex waar de A-selectie en jeugd van Sparta al trainden. De faciliteiten ter plekke waren op dat moment ontoereikend. Er was behoefte aan een gebouw met faciliteiten waar spelers en staf op topsportniveau aan prestaties kunnen werken en na hun trainingen kunnen ontspannen. De gebouwen van het sportcomplex hadden duidelijk een upgrade nodig. Een flinke verbouwing volgde, waarbij het oude gebouw plaats maakte voor nieuwe faciliteiten zoals een spelershome, sportzaal, kleedkamers, tribune, kantine en kantoor- en vergaderruimtes. Vanaf de zomer van 2024 kunnen alle teams van Sparta op het nieuwe complex terecht.
De opdracht voor de bouw en installaties ging naar twee bedrijven: Bezemer Bouw en SPIE, die beiden al jarenlang zeer betrokken zijn bij en sponsor zijn van Sparta Rotterdam. Bart van Verseveld is projectleider bij SPIE en met zijn collega’s verantwoordelijk voor het installatieconcept. “In het oorspronkelijke ontwerp was een verwarmings- en koelsysteem geselecteerd met twee grote warmtepompen van elk 140 kW”, vertelt hij. “Op de begane grond en bovenverdieping zouden we dan een vierpijps afgiftesysteem realiseren, met beneden vloerverwarming en -koeling en boven ventilatorconvectoren. Met het oog op comfort en energiebesparing hebben we dit concept herzien en stapten we over op twee kleine warmtepompen voor de vloerverwarming en -koeling beneden en een VRF-systeem voor de bovenverdieping. Hierdoor ervaren gebruikers meer comfort en is het energiegebruik naar verwachting aanzienlijk lager.”

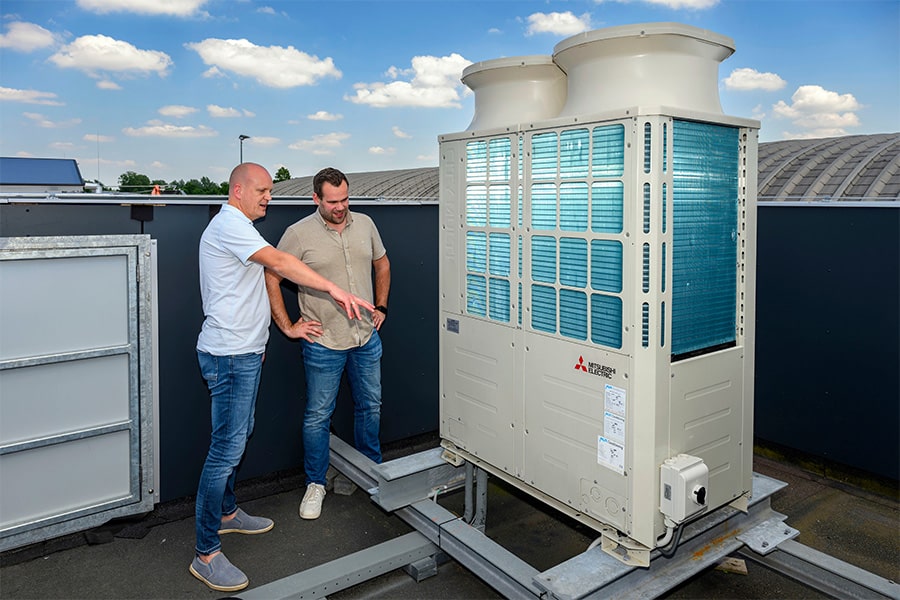

De diverse buitendelen zijn op het dak geplaatst. Dit betreft zowel de twee warmtepompen van elk 22 kW, die het afgiftesysteem op de begane grond voeden, als het Mitsubishi Electric VRF-systeem. Deze warmtepomp van 40 kW zorgt voor een aangenaam klimaat in de ruimtes op de eerste verdieping. Tot slot staat er een luchtbehandelingskast met ingebouwde warmtepomp voor de ventilatie. “Een belangrijk voordeel van het VRF-systeem is het gelijktijdig kunnen koelen en verwarmen”, vertelt Van Verseveld. “Maar ook de efficiënte warmte-uitwisseling. Mede hierdoor draagt het systeem bij aan het energiebesparende karakter van het gebouw.”
Martijn van Leerdam, adviseur bij exclusief Mitsubishi Electric importeur Alklima, geeft een extra toelichting: “In dit gebouw heeft Mur Conditioning twee BC-controllers geplaatst. Deze componenten zijn het hart van de VRF-installatie, waarin de uitwisseling van warmte en koude plaatsvindt. Met name in het voorjaar kan het zijn dat gebruikers aan de zonzijde van het gebouw willen koelen, maar aan de schaduwzijde willen verwarmen. Via de BC-controllers wordt de afgevoerde warmte aan de zuidzijde in dit geval benut om de ruimtes aan de noordkant te verwarmen. Zo hoeft het VRF-systeem veel minder hard te werken en verbruikt deze dus minder energie.”

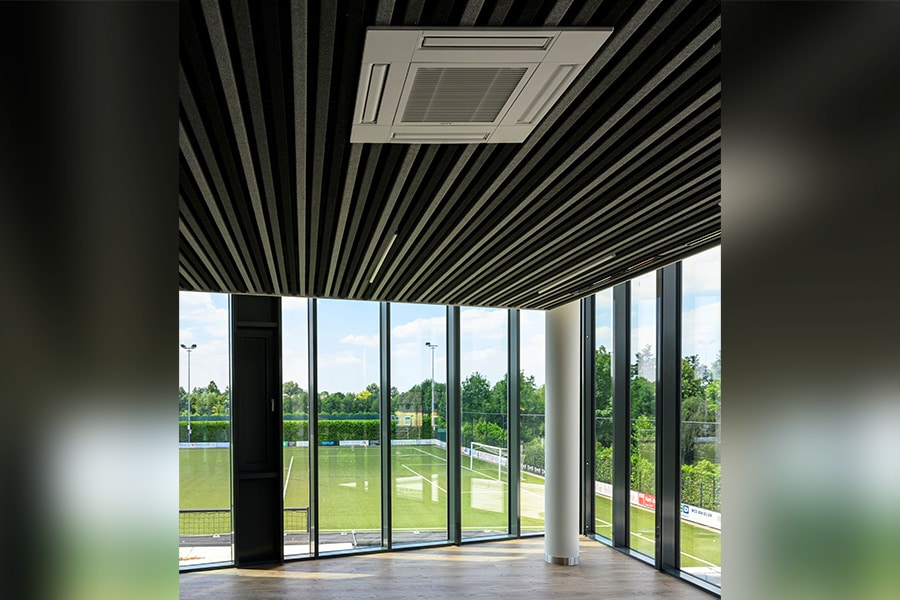

In de ruimtes op de bovenverdieping installeerde Mur Conditioning in totaal 18 cassette- en kanaalunits. “De cassette-units hebben we met zorg in de plafonds weggewerkt”, vertelt directeur Dylan Ravestein. “De systemen van Mitsubishi Electric kennen voor ons slechts weinig geheimen. Wij installeren de toestellen vrijwel wekelijks. Het leuke hier was vooral de locatie; het is mooi om mee te werken aan zo’n bijzonder sportcomplex.” Naast de cassette-units in het plafond, plaatste Mur Conditioning op andere plekken juist kanaalunits. In enkele situaties werd aan de kanaalunit een textiele luchtverdeelslang gekoppeld voor een betere temperatuurverdeling.
“Na het voltooien van ons installatiewerk, voerden we de persproef uit die voor deze categorie 2-installatie is voorgeschreven”, zegt Ravestein. “Natuurlijk is er ook een keuring uitgevoerd, waarna we de installatie konden afmelden en de opdrachtgever het logboek overhandigden. Zo is aan alle voorschriften voldaan en kan de klant van een optimaal comfort gaan genieten.”
Door diverse externe factoren duurde de verbouwing en nieuwbouw langer dan gepland. “Maar dat bood ons wel de tijd om het meest optimale installatieconcept te creëren”, besluit Van Verseveld. “Met het City Multi VRF-systeem van Mitsubishi Electric en alle bijpassende binnenunits bieden we de perfecte oplossing voor het klimaat op de bovenverdieping. De keuze voor dit systeem is echt gebaseerd op de beste prijs/prestatieverhouding; een keuze waar de klant veel profijt van zal hebben.”
